PWS-UAV-200W-V25A5无人机无线充电电源系统
磁感应谐振核心技术｜200W高效传输，专为无人机锂电 / 磷酸铁锂储能系统设计，从根本解决传统充电触点磨损、打火、接触不良问题，实现无人机全自动无人化补能。
核心设计亮点

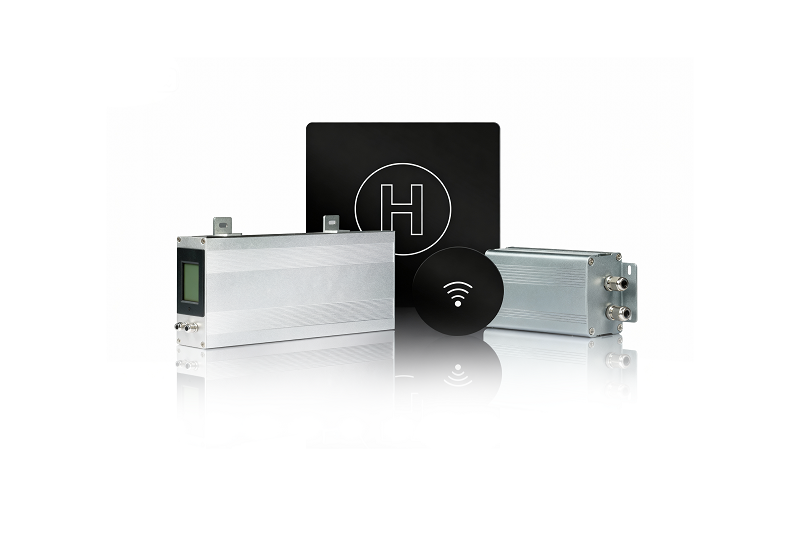

1.分体式结构：发射 / 接收与线圈分离，可换线圈适配不同距离与大错位场景
2.智能可调：支持自定义充电电压、电流，适配多机型
3.宽压输入：220VAC / 15V–70VDC 双兼容，供电灵活
4.高效输出：最高 200W，0–50VDC、最大 15A 输出

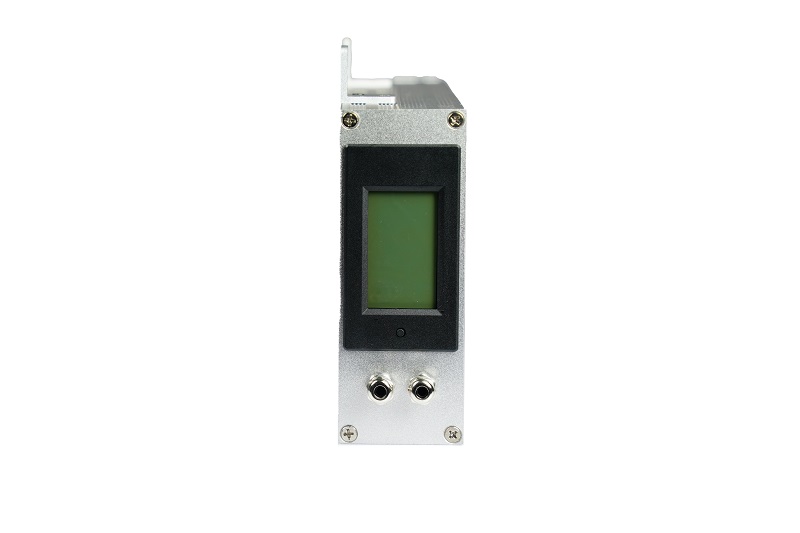

5.实时显示：液晶屏实时显示电压、电流
6.超大错位容忍：停靠精度要求低，现场适配性强
ELECTRICAL PARAMETERS
序号 | 项目 | 规格 |
01 | 型号 | PWS-UAV-200W-V25A5 |
02 | 额定输出功率 | 200W |
03 | 输入电压 | AC220V±20% |
04 | 输入频率 | 50/60Hz±5% |
05 | 输入电流 | 峰值10A |
06 | 充电电压 | 16.8VDC（可适配范围：12-50V） |
07 | 充电电流 | 最大5A |
08 | 充电模式 | 恒流 - 恒压 - 涓流（三段式充电） |
09 | 最佳充电距离 | Z轴：2-10mm |
10 | 允许定位偏移 | X 轴：±70mm Y 轴：±70mm |
11 | 保护功能 | 过压保护、过流保护、过温保护 |
12 | 状态指示 | 液晶显示屏实时显示充电电压与电流 |
13 | 发射线圈防护等级 | IP67 |
14 | 接收线圈防护等级 | IP67 |
15 | 发射控制器防护等级 | IP65 |
16 | 接收控制器防护等级 | IP65 |
STRUCTURAL PARAMETERS
序号 | 项目 | 规格 |

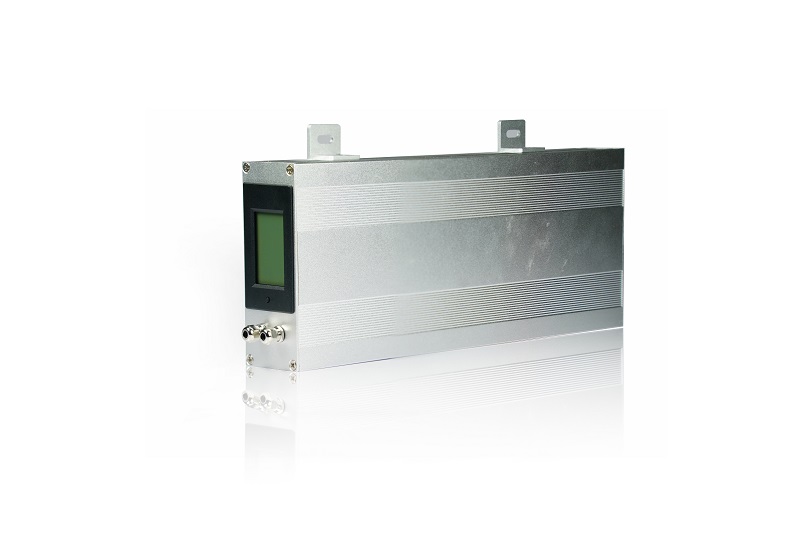

01 | 发射控制器尺寸（长*宽*高） | 350*145*54mm |

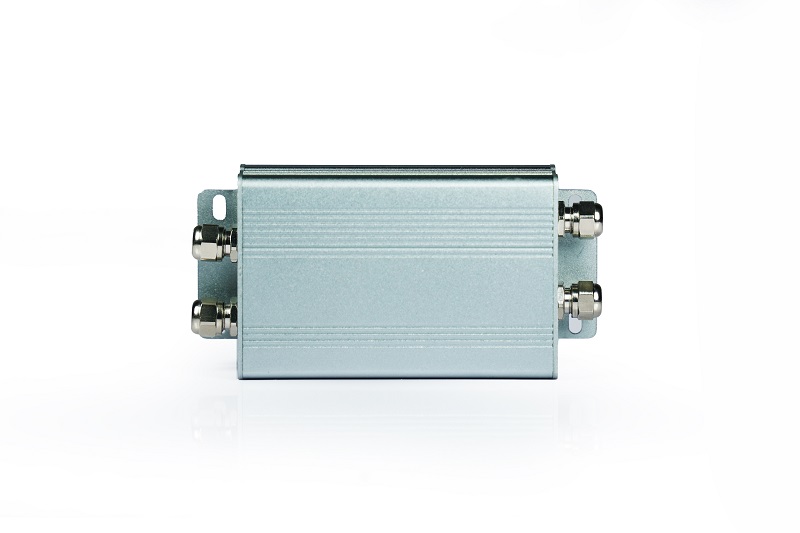

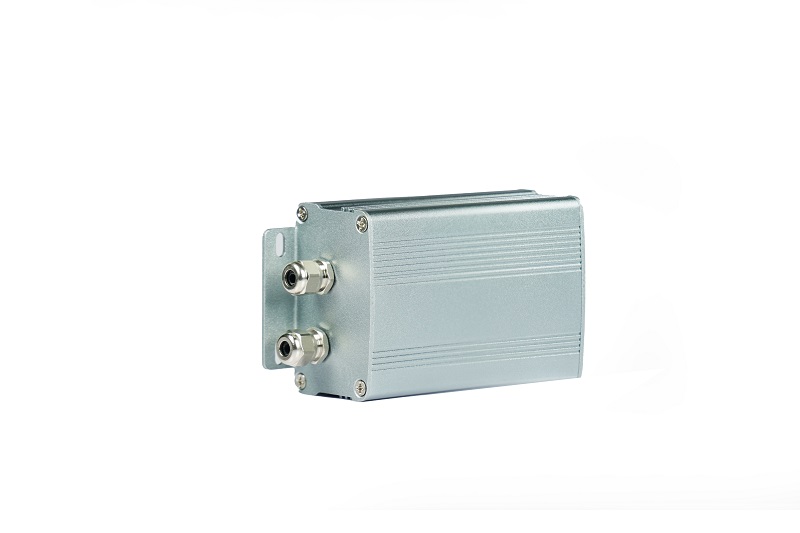

02 | 接收控制器尺寸（长*宽*高） | 95*63*37mm |
03 | 发射线圈尺寸（长*宽*高） | 400*400*18mm |
04 | 接收线圈尺寸（长*宽*高） | 圆形，直径106mm，厚度15mm |
05 | 发射控制器重量 | 3.5Kg |
06 | 接收控制器重量 | 270g |
07 | 发射线圈重量 | 2Kg |
09 | 接收线圈重量 | 150g |
工业巡检无人机
测绘勘探无人机
安防监控无人机
特种作业无人机
