PWS-YC-VEN03 无线充电系统，是帕沃思科技专为重载 AGV、大型工业移动设备打造的6000W 级大功率无线补能方案。采用先进磁耦合谐振技术，以超大功率、超宽错位容错、多对多智能充电为核心优势，彻底解决传统有线充电的触点磨损、打火、维护繁琐、无法适配重载场景等痛点，实现无人值守、非接触式自动补能，适配各类严苛工业环境，为大型工业移动设备提供高可靠、高效率的自动化能源补给。
核心设计亮点
1.超大功率高效输出：最高 6000W 额定输出，≥85% 工作效率，40~110VDC 宽电压适配，最大 60A 大电流，满足重载设备快速补能需求
2.超宽错位容错：Z 轴 50~120mm 超长充电距离，短边 ±50mm / 长边 ±100mm 超大偏移容忍，大幅降低重载设备停靠精度要求
3.多对多智能调度：支持多对多集群充电，CAN2.0B+4G 双通信，适配自动化产线集群调度
4.全场景环境适应：-25~55℃超宽温工作，线圈 IP67、控制器 IP65/IP54 高防护，适配粉尘、潮湿等严苛工业工况
5.全维度安全保障：掉载、过流、过欠压、温度、接地等多重保护，搭配可视化灯语状态指示，运行安全可控
6.高集成易部署：收发端结构设计合理，防护等级适配工业场景，安装部署灵活，适配各类重载工业移动设备
ELECTRICAL PARAMETERS
序号 | 项目 | 规格 |
01 | 型号 | PWS-YC-VEN03 |
02 | 额定输出功率 | 6000W |
03 | 效率 | ≥85% |
04 | 输入电压 | 220VAC（187~253VAC） |
05 | 输入电流 | ≤32A |
06 | 输出电压 | 40~110VDC |
07 | 最大输出电流 | ≤60A |
08 | 充电距离 | 50~120mm |
09 | 允许定位偏移 | X 向 ±50mm；Y 向 ±100mm |
10 | 通信接口 | CAN2.0B + 4G |
11 | 充电模式 | 盲充 / 协议充，支持多对多 |
12 | 保护功能 | 掉载、过流、过欠压、温度、接地保护 |
13 | 工作温度 | -25~55℃ |
14 | 存储温度 | -40~85℃ |
15 | 湿度范围 | 5%~87% |
| 16 | 防护等级 | 接收控制器 IP65 / 发射控制器 IP54 / 线圈 IP67 |
17 | 状态指示（灯语说明） | 蓝灯常亮 = 待机； 蓝灯慢闪 = 车辆靠近； 蓝灯快闪 = WiFi 连接； 绿灯闪烁 = 对齐等待； 绿灯呼吸 = 充电中； 红灯常亮 = 故障 |

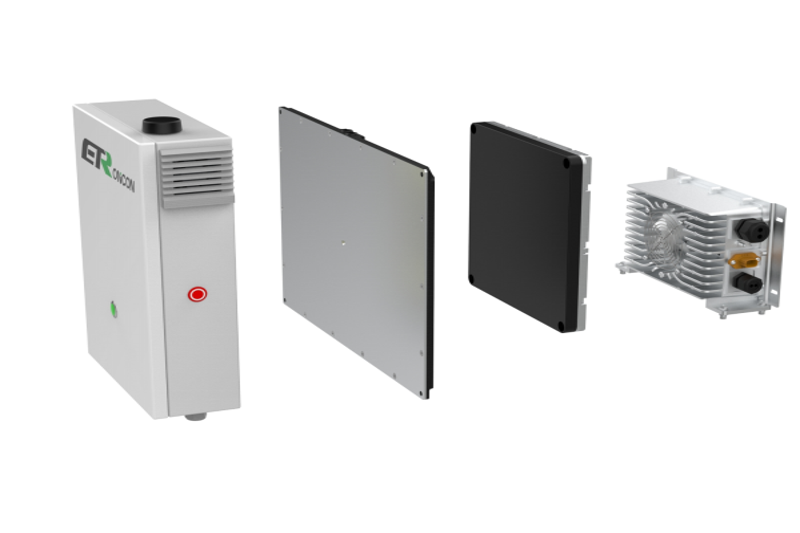

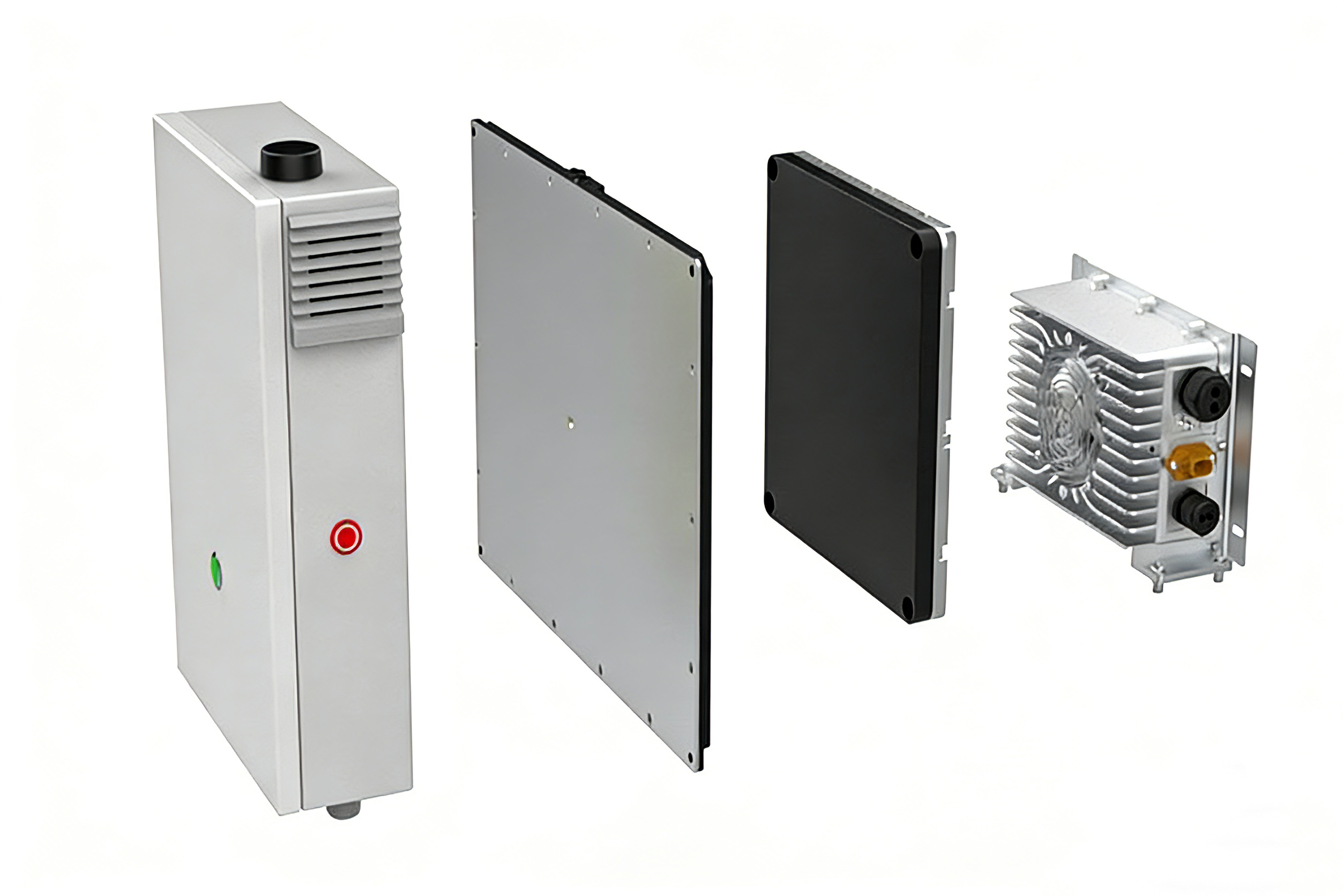

STRUCTURAL PARAMETERS
序号 | 项目 | 规格 |
01 | 发射控制器尺寸（长*宽*高） | 448mm×310mm×120.5mm |
02 | 接收控制器尺寸（长*宽*高） | 286mm×170mm×90mm |
03 | 发射线圈尺寸（长*宽*高） | 488mm×358mm×19.5mm / 26.5mm |
04 | 接收线圈尺寸（长*宽*高） | 285mm×285mm×31mm / 220mm×320mm×18.5mm |
05 | 发射控制器防护等级 | IP54 |
| 06 | 接收控制器防护等级 | IP65 |
07 | 线圈防护等级 | IP67 |
| 08 | 发射控制器重量 | ＜9.5kg |
| 09 | 接收控制器重量 | ＜5.5kg |
| 10 | 发射线圈重量 | ＜10kg / ＜12kg |
| 11 | 接收线圈重量 | ＜6kg / ＜7kg |
AGV
挂轨巡检机器人呢
电动叉车
巡检机器人
咨询热线 185-6131-6259
