3kW/60V50A

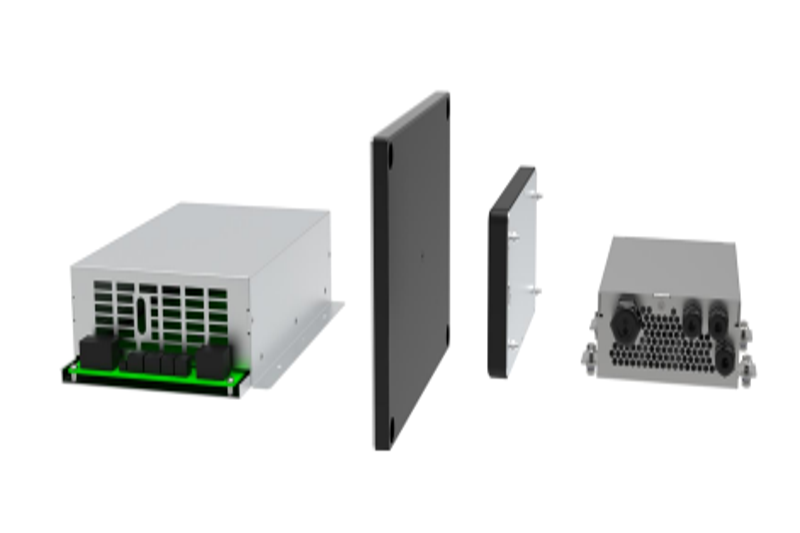

PWS-YH-AGV03 无线充电系统，专为 AGV/AMR 等工业移动设备打造，采用磁耦合谐振技术，3000W 大功率输出、≥85% 高效率，实现无人值守非接触补能，彻底解决有线充电磨损、打火、维护繁琐等痛点，适配各类严苛工业场景。

核心设计亮点

1.大功率高效率：3000W 额定输出，≥85% 工作效率，24V/48V 双平台适配

2.大错位容错：20-90mm 充电距离，XY 双向大偏移，降低停靠精度要求

3.全场景环境适应：-30~55℃宽温，线圈 IP67 高防护，适配恶劣工况

4.多重安全保护：过流、过压、过温、掉载等全维度保护，运行安全可靠

5.灵活通信适配：CAN/RS485+Wi-Fi 双通信，支持多对多集群调度

6.紧凑易集成：收发端体积小巧，轻松嵌入机器人与场地安装

电气参数

ELECTRICAL PARAMETERS

序号	项目	规格
01	型号	PWS-YH-AGV03
02	额定输出功率	3000W
03	效率	≥85%
04	额定输入电压	220VAC
05	输出电压	15~30VDC / 30~60VDC
06	最大输出电流	≤100A / ≤50A
07	工作频率	150kHz
08	充电距离	20~90mm / 20~60mm
09	允许定位偏移	X 向 ±10mm；Y 向 ±30mm
10	通信接口	CAN2.0B/RS485 + Wi-Fi
11	充电模式	盲充 / 协议充，支持多对多
12	保护功能	掉载、过流、过欠压、温度、接地保护
13	工作温度	-30~55℃
14	存储温度	-40~85℃
15	湿度范围	5%~87%
16	状态指示（灯语说明）	蓝灯常亮 = 待机；蓝灯闪烁 = 配对成功；绿灯闪烁 = 对齐等待；绿灯呼吸 = 充电中；红灯常亮 = 故障
