PWS-SP600W-V24A20

PWS-SP600W-V24A20 工业级无线充电电源系统

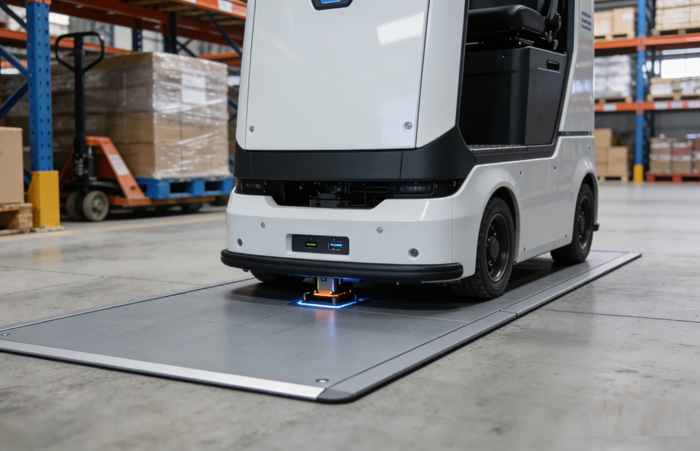

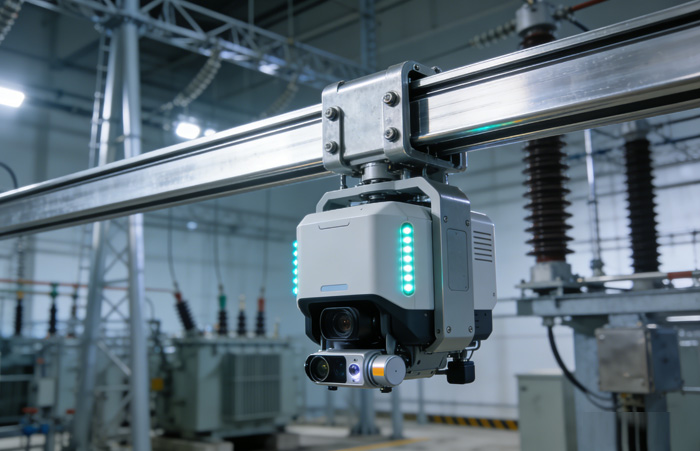

采用磁感应谐振核心技术，实现 600W 高效无线电能传输，分级高防护设计，专为锂电 / 磷酸铁锂储能系统定制。从根源解决触点磨损、打火、维护繁琐等问题，广泛适配 AGV、AMR、挂轨巡检机器人等工业移动设备。

核心设计亮点

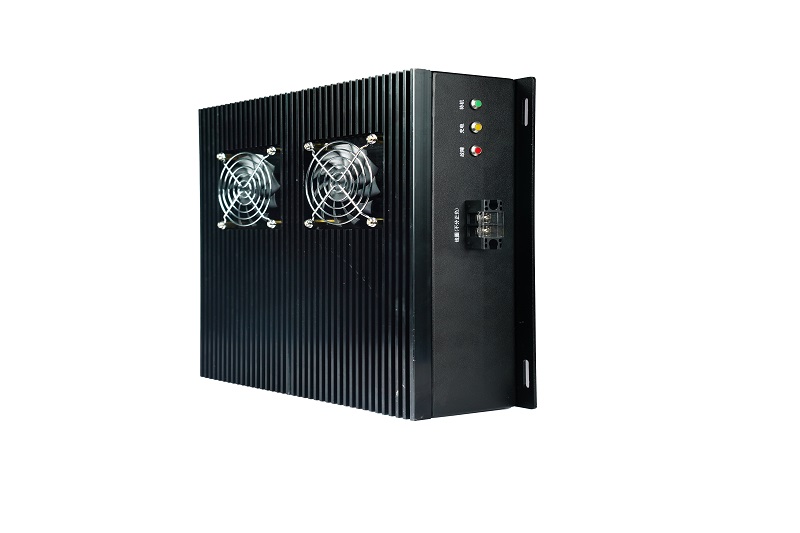

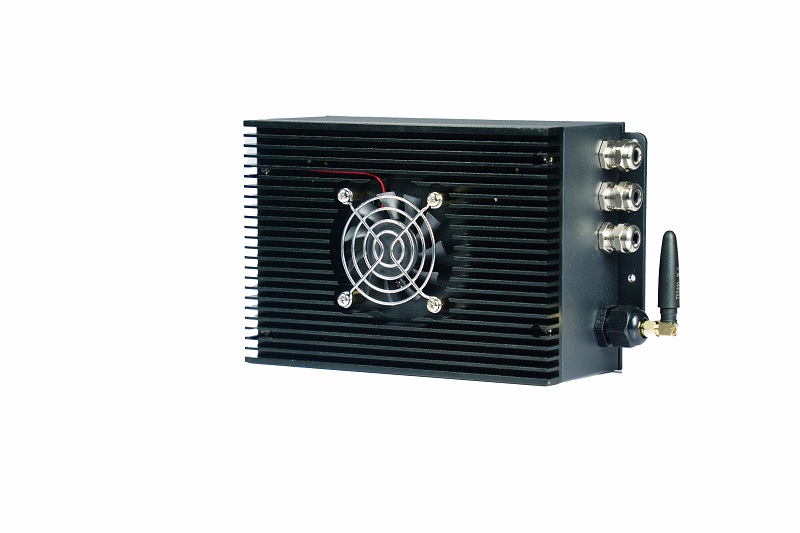

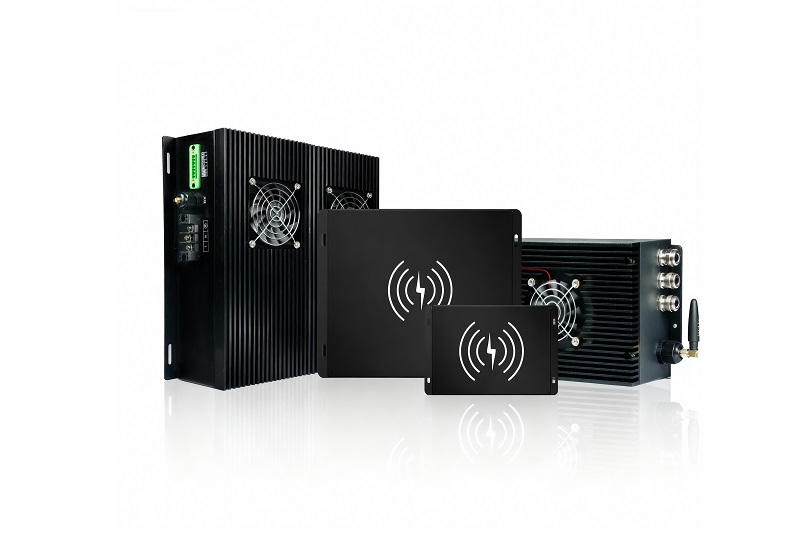

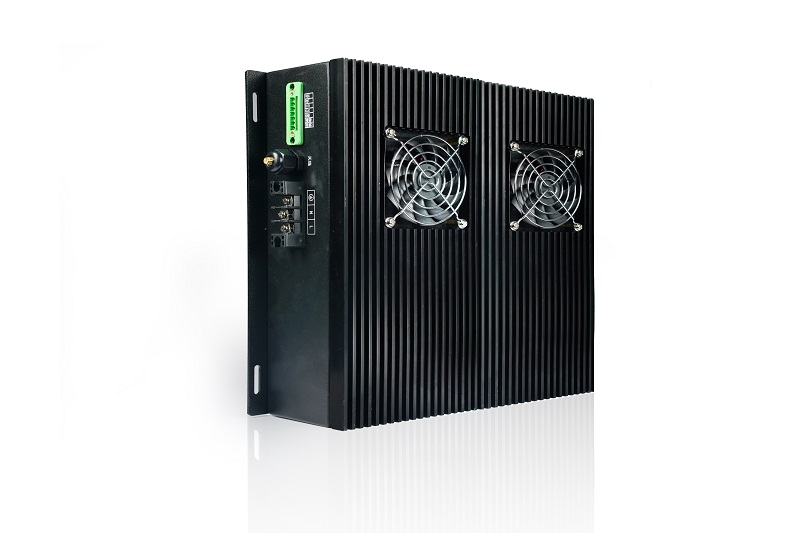

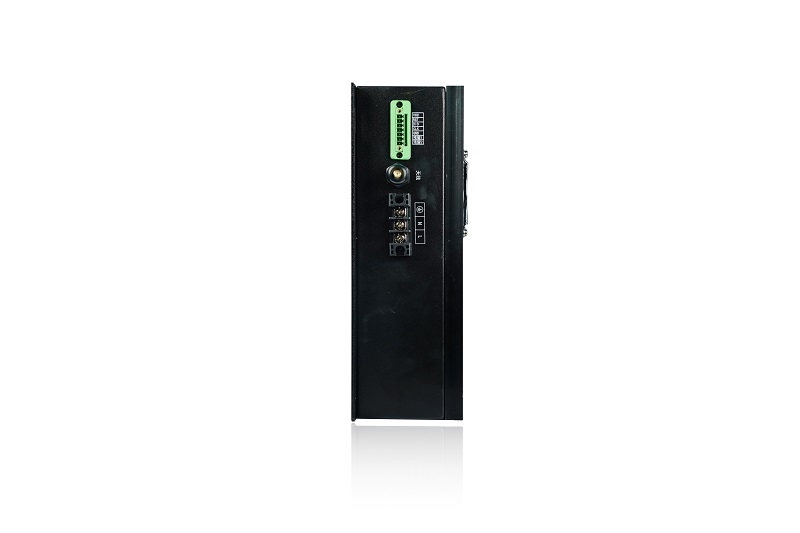

1.分体式设计：发射 / 接收控制器与线圈分体，线圈可灵活更换，满足不同传输距离与大错位充电需求。

2.自研上位机软件：支持充电电压、电流参数自定义设置，适配多类设备与储能系统。

3.双启动模式：支持自启动、485 受控启动两种模式，适配不同自动化控制场景。

4.强环境适应性：可在粉尘、潮湿、有水环境下稳定工作，线圈防护等级 IP67，控制器 IP65，满足工业及矿山严苛工况。

电气参数

ELECTRICAL PARAMETERS

序号	项目	规格
01	型号	PWS-SP600W-V24A20
02	额定输出功率	600W
03	输入电压	AC220V±20%
04	输入频率	50/60Hz±5%
05	输入电流	峰值10A
06	充电电压	29.4VDC（可适配范围：12-30V）
07	充电电流	最大20A
08	充电模式	恒流 - 恒压 - 涓流（三段式充电）
09	最佳充电距离	Z轴：20-50mm（支持客户定制）
10	允许定位偏移	X 轴：±100mm（支持客户定制） Y 轴：±30mm（支持客户定制）
11	保护功能	过压保护、过流保护、过温保护
12	通信接口	RS485

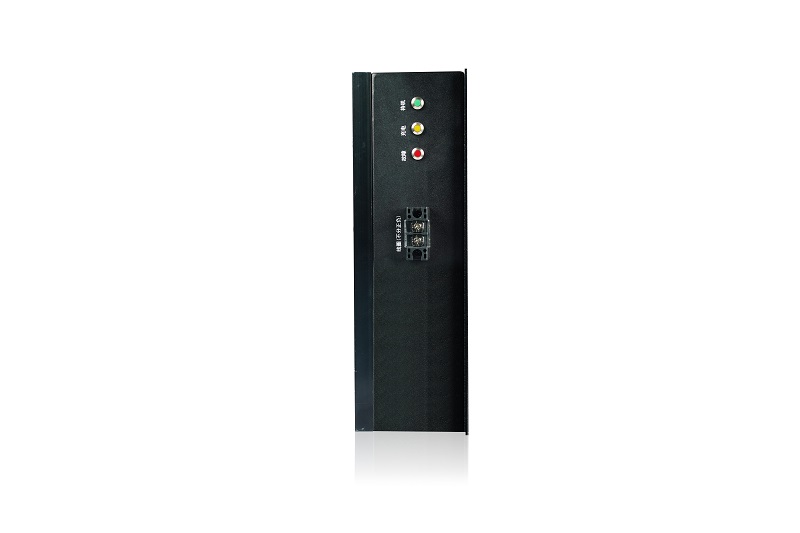

13	状态指示	绿灯常亮：待机绿灯常亮\黄灯闪烁：充电中绿灯常亮\黄灯常亮：已充满红灯：故障
14	发射线圈防护等级	IP67
15	接收线圈防护等级	IP67
16	发射控制器防护等级	IP65
17	接收控制器防护等级	IP65

STRUCTURAL PARAMETERS
