PWS-YH-AGV04 无线充电系统专为工业移动机器人、AGV/AMR打造，采用磁耦合谐振技术，支持900W/1800W双功率输出与24V/48V双平台适配，具备高效率、高可靠、宽温宽压、多重保护等优势，可实现无人值守非接触自动充电，彻底解决有线充电接触不良、易磨损、维护繁琐等痛点，满足工业场景 7×24 小时稳定补能需求。
核心设计亮点
1.双功率高效输出：900W/1800W 可选，效率≥85%，30A 大电流，充电更快更稳定
2.大偏移宽松停靠：线圈距离 20~90mm，X±10mm/Y±20mm 偏移，降低对接精度要求
3.宽温宽压适配：-30~50℃工作，187~253VAC 宽压输入，适应恶劣工况
4.全维度安全保护：过流、过欠压、超温、掉载、接地保护，异常自动降功率 / 停机
5.多通信全覆盖：CAN/RS485+Wi‑Fi，支持盲充 / Modbus/CAN，兼容多对多调度
6.高防护易集成：接收控制器 IP65，线圈 IP67，体积小巧，安装部署简单
7.可视化灯语运维：蓝 / 绿 / 红三色灯直观显示待机、配对、充电、故障状态
ELECTRICAL PARAMETERS
序号 | 项目 | 规格 |
01 | 型号 | PWS-YH-AGV04 |
02 | 额定输出功率 | 900W/1800W（双功率可选） |
03 | 效率 | ≥85% |
04 | 输入电压 | AC220V（187~253VAC） |
05 | 输入电流 | 峰值 10A/20A |
06 | 输出电压 | 24VDC/48VDC（适配范围：15~30V/30~60V） |
07 | 最大输出电流 | 最大 30A |
08 | 充电距离 | 20~90mm |
09 | 允许定位偏移 | X 向 ±10mm；Y 向 ±20mm |
10 | 通信接口 | CAN2.0B/RS485 + Wi-Fi |
11 | 充电模式 | 盲充 / 协议充，支持多对多 |
12 | 保护功能 | 掉载、过流、过欠压、温度、接地保护 |
13 | 工作温度 | -30~50℃ |
14 | 存储温度 | -40~85℃ |
15 | 湿度范围 | 5%~87% |
16 | 状态指示（灯语说明） | 蓝灯常亮：待机 蓝灯闪烁：配对成功，充电准备中 绿灯闪烁：对齐中 绿灯呼吸：充电中 绿灯常亮：已充满 红灯：故障 |

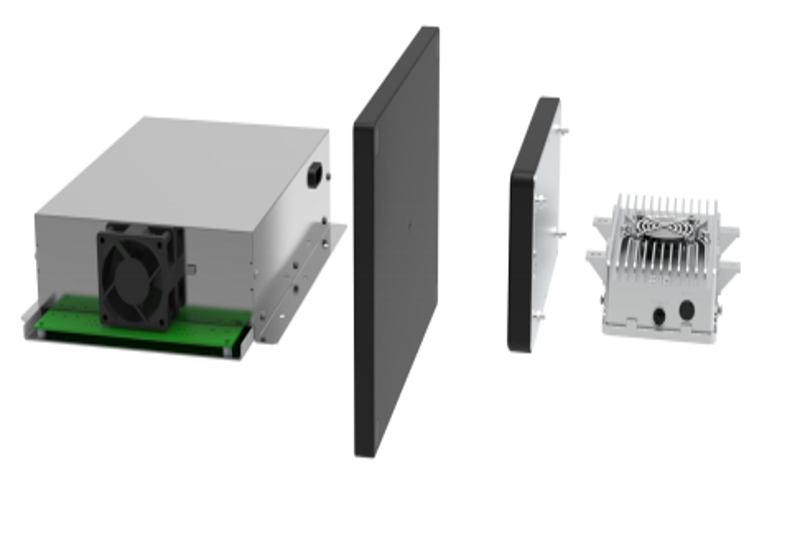

STRUCTURAL PARAMETERS
序号 | 项目 | 规格 |
01 | 发射控制器尺寸（长*宽*高） | 302mm*232mm*73mm |
02 | 接收控制器尺寸（长*宽*高） | 191mm*106mm*53mm |
03 | 发射线圈-L尺寸（长*宽*高） | 220mm*320mm*18.5mm |
04 | 接收线圈-S尺寸（长*宽*高） | 220mm*120mm*21mm |
05 | 发射控制器防护等级 | IP21 |
| 06 | 接收控制器防护等级 | IP65 |
06 | 线圈防护等级 | IP67 |
| 07 | 发射控制器重量 | <4g |
| 08 | 接收控制器重量 | <2.3Kg |
| 09 | 发射线圈-L重量 | <3.5Kg |
| 10 | 接收线圈-S重量 | <1.8Kg |
挂轨巡检机器人
AGV
防爆巡检机器人
AMR
