6.6kW/330V20A

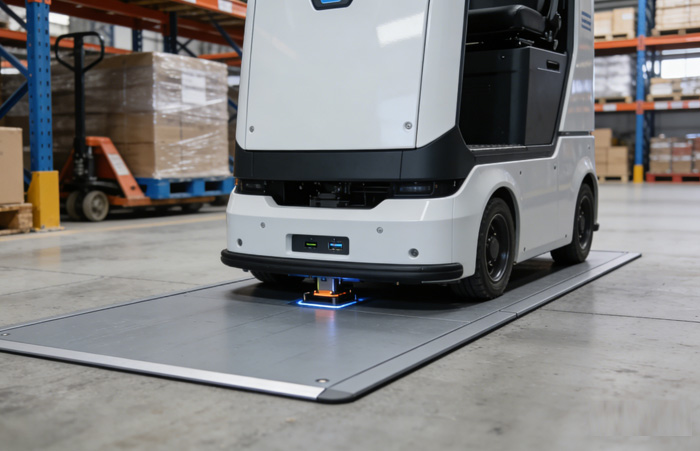

PWS-YF-VEN04 专为低速无人车辆设计，采用磁耦合谐振无线充电技术，6000W 大功率输出、≥87% 高效率，车端全灌封工艺，IP65 高防护，支持无人值守自动充电，彻底消除有线充电接触不良、磨损、故障风险，是无人车自动补能的稳定方案。

核心设计亮点

1.大功率高效率：6000W 额定输出，效率≥87%，宽电压适配，快速补能

2.大偏移容错：线圈距离 50–120mm，X/Y 向大偏移容忍，降低停靠精度要求

3.高防护稳定：车端全灌封，IP65/IP67 防护，宽温工作，适应恶劣工况

4.多重安全保护：过流、过欠压、过温、掉载、接地全维度保护，运行安全

5.工业级通信：CAN2.0 + 4G 双通信，支持多对多自动充电，适配无人化调度

电气参数

ELECTRICAL PARAMETERS

序号	项目	规格
01	型号	PWS-YC-VEN04
02	额定输出功率	6000W
03	效率	≥87%
04	输入电压	220VAC（187~253VAC）
05	输入电流	≤32A
06	输出电压	260~380VDC或 330-450VDC
07	最大输出电流	≤25A（260~380VDC）或 ≤20A（330-450VDC）
08	充电距离	50~100mm（≤25A）或 50~120mm（≤20A）
09	允许定位偏移	X 向 ±50mm；Y 向 ±100mm
10	通信接口	CAN2.0B + 4G
11	充电模式	盲充 / 协议充，支持多对多
12	保护功能	掉载、过流、过欠压、温度、接地保护
13	工作温度	-25~55℃
14	存储温度	-40~85℃
15	湿度范围	5%~95%

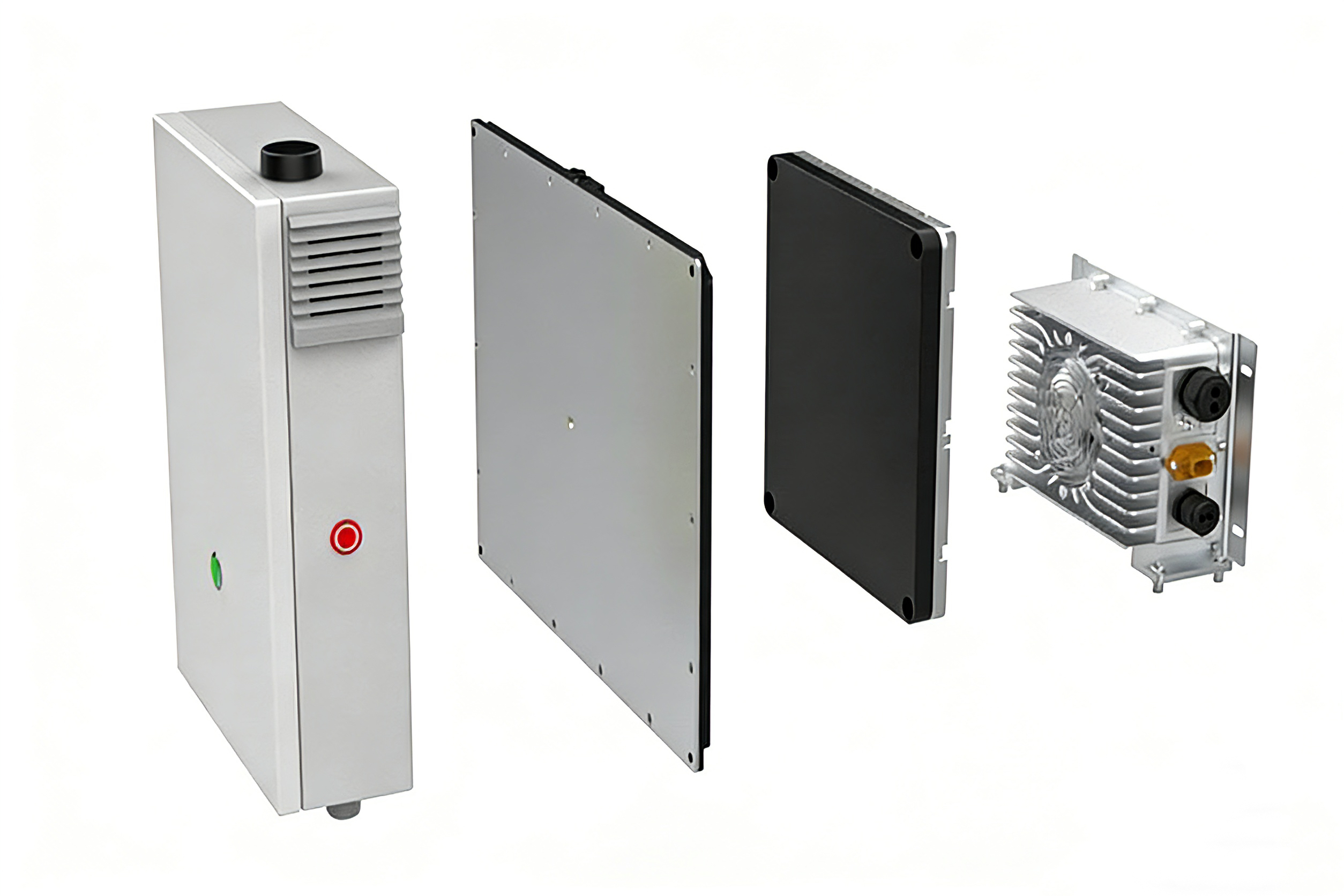

16	防护等级	接收控制器 IP65 / 发射控制器 IP56 / 线圈 IP67
17	状态指示（灯语说明）	蓝灯常亮 = 待机；蓝灯慢闪 = 车辆靠近；蓝灯快闪 = WiFi 连接；绿灯闪烁 = 对齐等待；绿灯呼吸 = 充电中；红灯常亮 = 故障
