青岛帕沃思公司专注于机器人无线充电方案、中功率无线充电解决方案、大功率无线充电模组、AGV无线充电的科技公司,自主研发一系列无线充电标准化模块。联系方式:18561316259。
无线充电标准化模组

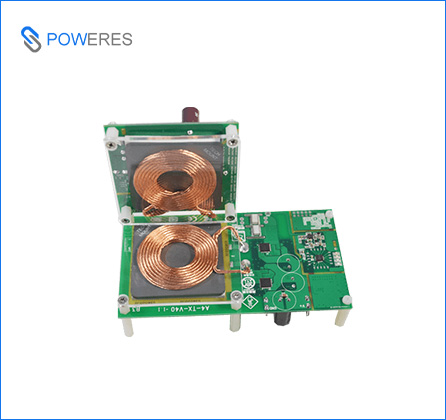

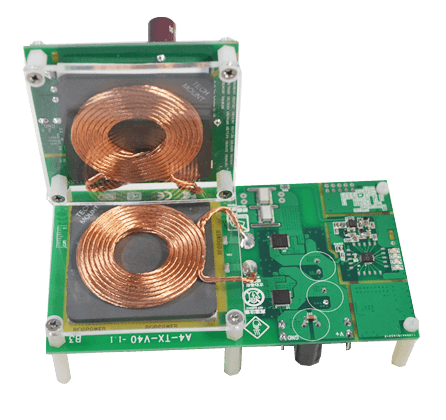

100W无线充电模组

淘宝店铺购买地址:https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.1e3c1deby8qiyf&id=586606940910

特别说明:此展示模组为我司开发的无线充电标准化模组;我们可以根据客户的需求,定制开发各种规格的无线充电模组

100W无线充电模组-发射端技术参数:
支持最大传输功率:100W
输入电压:12V--24VDC±5%
工作频率:50KHz-150KHz
传输效率:实测91%(接收端输出24V,4A)
传输距离:Max 70mm,注:不同线圈其传输距离不同,可以通过定制线圈增加传输距离
水平方向错位度:Max 50mm, 注:不同线圈其水平方向错位度不同,可以通过定制线圈提升水平方向错位度
PCBA板子体积:13.2*7.2*1.5cm

100W无线充电模组-接收端技术参数:
输出电压:5V--70VDC可调,精度±5%,默认24V输出
输出电流:0-15A可调(功率Max 100W)
传输效率:实测91%(接收端输出24V,4A)
传输距离:Max 70mm,注:不同线圈其传输距离不同,可以通过定制线圈增加传输距离
水平方向错位度:Max 50mm, 注:不同线圈其水平方向错位度不同,可以通过定制线圈提升水平方向错位度
PCBA板子体积:7*7*1.5cm
