无线充电标准化模组

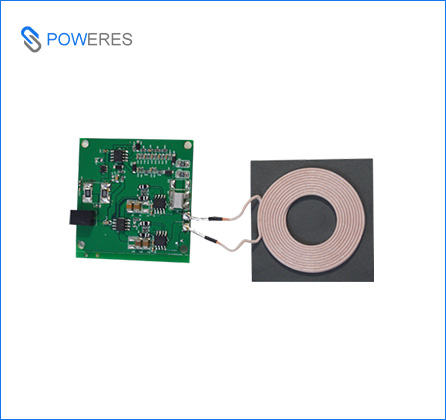

20W无线充电模组


淘宝店铺购买地址:https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.1e3c1deb4eeV5L&id=537240806072

特别说明:此展示模组为我司开发的无线充电标准化模组;我们可以根据客户的需求,定制开发各种规格的无线充电模组

20W无线充电模组-发射端技术参数:
支持最大传输功率:20W
输入电压:12V-15VDC,精度±5%
工作频率:50-150KHz
传输效率:实测82.4%,(接收端输出12V,1.6A)
传输距离:2-6mm(标准化线圈),Max 10mm,注:可以通过定制大尺寸线圈增加传输距离
水平方向错位度:偏离中心±3mm(标准化线圈), 注:可以通过定制大尺寸线圈提升水平方向错位度
PCBA板子体积:13.2*7.2*0.6cm

20W无线充电模组-接收端技术参数:
输出电压:5V--12VDC可调,精度±5%
输出电流:12V/max 1.6A(Max 20W)
传输距离:2-6mm(标准化线圈),Max 10mm,注:可以通过定制大尺寸线圈增加传输距离
水平方向错位度:偏离中心±3mm(标准化线圈), 注:可以通过定制大尺寸线圈提升水平方向错位度
PCBA板子体积:5.3*5.3*0.6cm
